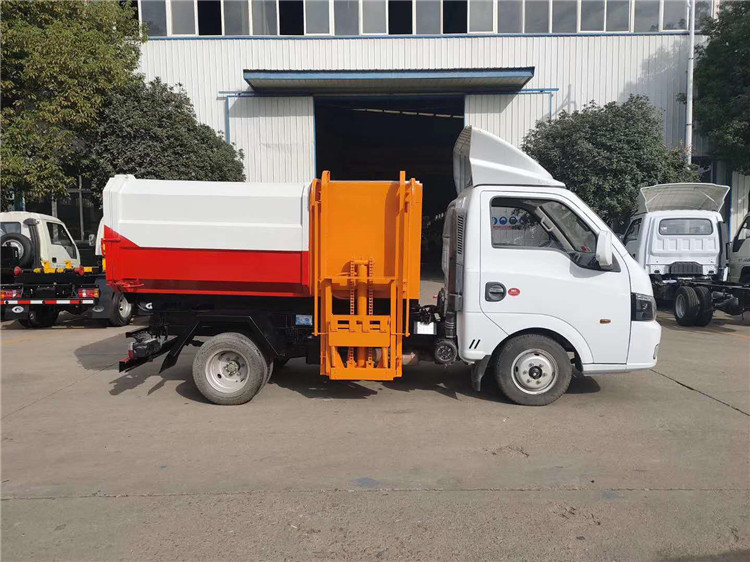

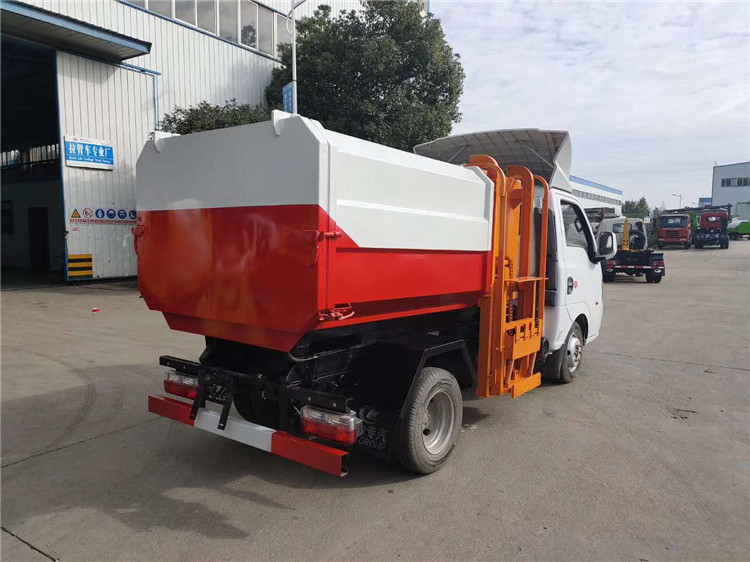

东风途逸国六3方挂桶垃圾车
【主要技术参数】 | |||
产品商标 | 程力威牌 | 公告批次 | 365 |
产品名称 | CLW5030ZZZD6型自装卸式垃圾车 | 产品号 | ASTN87C302G |
总质量(Kg) | 3495 | 罐体容积(m3) | |
额定载质量(Kg) | 1015 | 外形尺寸(mm) | 5070,4870×1660×2050 |
整备质量(Kg) | 2350 | 货厢尺寸(mm) | 2900,2450×1385,1365×1035,980 |
驾驶室准乘人数 | 2 | 载质量利用系数 | |
接近角/离去角(°) | 21/22 | 前悬/后悬(mm) | 1181/1089 |
钢板弹簧片数 | 3/5,6/7,9/8+4,3/5+2 | 转向形式 | 方向盘 |
轴数 | 2 | 轴距(mm) | 2600,2800 |
轮胎数 | 6 | 轮胎规格 | 175R14LT 8PR,175R14LT 6PR,185R15LT 6PR,185R14LT 6PR |
前轮距(mm) | 1369,1400,1434 | 后轮距(mm) | 1214,1314,1242,1342,1355 |
轴荷(Kg) | 1300/2195 | 最高车速(Km/h) | 100 |
其它 | 1.自卸方式:后卸。仅选用2600mm和2800mm轴距,整车长/轴距的对应关系为(mm):5070/2800,4870/2600。2.发动机LJ4A15Q6,对应油耗值为(L/100km):9.1。3.ABS型号及厂家:APG3550500A,浙江亚太机电股份有限公司。4.该车装备有挂桶提升机构及后倾卸式车厢,实现自装卸功能,该车主要用于城市生活垃圾收集运输。5.可选装上装外观样式。6.整备质量包括随车工具,不包括备胎、灭火器。货厢材质:Q235/T3,材质厚度2.5mm,货厢重量468千克。7.该车型可选装ETC车载装置。 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1035SJ16QC 二类 东风汽车股份有限公司 | ||
燃料种类 | 汽油 | 排放标准 | GB18352.6-2016国Ⅵ |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
LJ4A15Q6 | 柳州五菱柳机动力有限公司 | 1499 | 83 |
底盘配置：
东风途逸国六3方挂桶垃圾车采用东风原装微卡途逸Q3系列环卫车专用底盘，轿车内饰，轴距2600mm，柳州五菱113马力汽油发动机，5档变速箱，175R14LT 8PR轮胎【后双轮】，前桥1.5吨，后桥2.5吨，日间行车灯，方向助力，中控门锁，电动门窗，定速巡航，蓝牙电话，大发电机输出电压，原厂空调ABS。这款车型在微卡中配置较高，非常适用与小区环卫垃圾车。
上装配置：
厢体材质为武钢高强度Q235碳钢一次压模成型，厚度边三底四，厢体右前方配置多样式挂桶提升机，尾部标配机械式锁紧装置，双油缸举升自卸，底部污水收集箱，所有工作动作都为液压操控，具有适用范围广，密封性强，工作效率高，维护费用低等特点。
选装配置:
(1)液压推板，干净快速自卸箱内垃圾。
(2)液压尾门开启，锁紧，密封性更强。
(3)不锈钢内胆，确保垃圾自卸时的平滑性。
(4)箱底防冻：防止底板在低温环境下结冰无法正常工作。
工作原理：
取力器从汽车发动机获取动力，带动油泵旋转。操纵多路阀可分别控制提升油缸完成自动装料工作和控制举升油缸完成卸料工作。 桶装垃圾经该车提升机到车顶部倒入车厢内，被投放的垃圾经过强有力的推板挤压成块，被分离的液体进入罐体底部的污水箱，如此反复待装满后送至垃圾处理厂掩埋或焚烧，卸料一般由液压举升自卸，液压推板自卸，液体阀门自流三种方式卸出，整个过程，实现自动化。挂桶垃圾车具有密闭性好、操作简便安全，装卸效率高，适用低于广泛等特点。
车型优点
1、卸料彻底：垃圾箱内底部装有刮板装置，采用液压推动，剩灰(渣)率<3‰ 。
2、自动挂桶提升机实用性强：基本匹配市面上的所有垃圾桶。
3、工作效率高：一车可对若干垃圾桶进行快速清理，单次循环工作时间≤30s。
4、适用范围广：基本适合所有可放置垃圾桶的区域都能快速收集。
5、液压操作：所有操作都由液压系统完成，操作简单，省时省力。
6、多用途：可完成垃圾自动压缩或与垃圾压缩站对接转运。
7、密封性强：专用定制密封橡胶垫，加锁紧装置，厢体底部设有污水箱，防止污水二次污染。
